Comment une matrice de découpage pneumatique peut-elle améliorer la précision de coupe et l'efficacité de la production

Junssen, un fabricant et fournisseur d'équipements d'automatisation basé en Chine, propose desPneumMatrice de découpage atiquedes solutions pour les fabricants recherchant une qualité de coupe constante, des configurations d'outillage flexibles et un traitement efficace de matériaux fins et flexibles. En utilisant de l'air comprimé pour entraîner le mécanisme de coupe, ce type de matrice peut prendre en charge des opérations de découpage répétables dans les domaines de l'emballage, des consommables médicaux, de l'électronique et de la fabrication de produits adhésifs. La sélection de la structure d'outillage, du jeu de coupe et de la configuration pneumatique appropriés aide les entreprises à améliorer la cohérence de la production tout en gérant les exigences de maintenance et les coûts d'exploitation.

Une matrice de découpage pneumatique est un outil de coupe alimenté par de l'air comprimé qui sépare un composant requis d'une feuille, d'un film ou de tout autre matériau approprié. Par rapport aux outils à commande manuelle, les systèmes pneumatiques peuvent réduire les efforts manuels répétitifs et prendre en charge l’intégration avec les équipements de production. Leur valeur pratique dépend des propriétés des matériaux, de la géométrie de la pièce, du rendement requis et de la conception de l'outillage. Ce guide explique comment fonctionne le découpage pneumatique, quels matériaux et industries il dessert, comment il se compare aux méthodes de découpe alternatives et ce que les acheteurs doivent évaluer avant d'acheter une solution personnalisée auprès d'un fabricant tel que Junssen.

Table des matières

1. Qu'est-ce qu'une matrice de découpage pneumatique ?
2. Comment fonctionne le processus de suppression ?
3. Quels sont les principaux avantages ?
4. Quels matériaux et industries peuvent l’utiliser ?
5. Comment se compare-t-il aux autres méthodes de coupe ?
6. Comment sélectionner la bonne matrice ?
7. Comment maintenir vos performances de coupe ?
8. Foire aux questions
9. Conclusion

1. Qu'est-ce qu'une matrice de découpage pneumatique ?

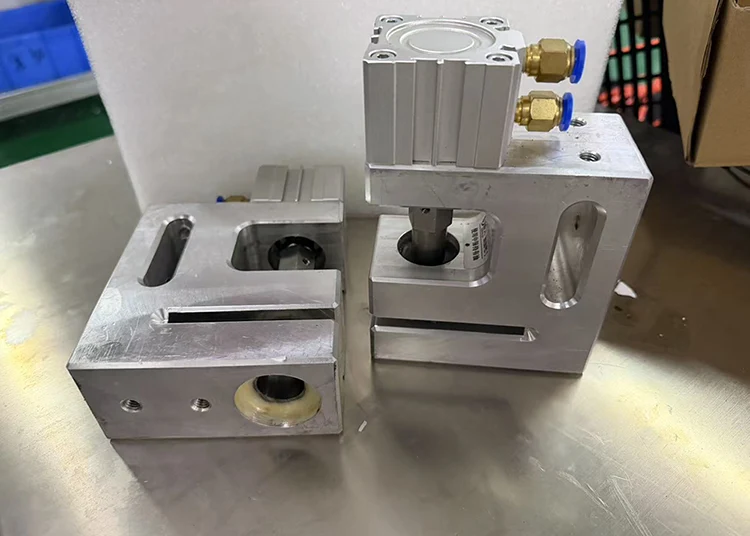

Une matrice de découpage pneumatique est un outil de coupe spécialisé qui utilise de l'air comprimé pour actionner un poinçon ou un mécanisme de coupe. Son objectif principal est de découper un composant avec un contour défini à partir d'une feuille plus grande ou d'un matériau continu. Dans une opération de découpage typique, la pièce séparée constitue le produit souhaité, tandis que le matériau environnant devient un rebut ou un reste réutilisable.

Les principaux composants comprennent généralement un vérin pneumatique, un poinçon, une matrice, des composants de guidage et une base de support. Selon l'application, l'outil peut être monté sur une presse fixe ou configuré pour une configuration de production mobile ou dédiée appropriée. Junssen décrit sa matrice de découpage pneumatique comme une solution compacte et légère pouvant s'adapter à différentes configurations de production.

Un autre avantage pratique est la flexibilité des outils. Lorsque les dimensions du produit ou la position des trous changent, une spécification de poinçon et de matrice compatible peut être remplacée sans reconstruire l'ensemble de l'assemblage. La faisabilité exacte dépend de la conception de l'outillage et de la nouvelle géométrie du produit.

Il est important de distinguer le masquage de la perforation ordinaire. Le découpage produit une pièce séparée avec un profil extérieur défini, tandis que le poinçonnage crée généralement un trou ou une ouverture dans le matériau qui reste en grande partie intact. Certains systèmes de production combinent les deux fonctions lorsque la conception de la pièce l'exige.

2. Comment fonctionne le processus de suppression ?

Le principe de fonctionnement est simple : l'air comprimé génère le mouvement du cylindre, l'élément de coupe applique une force à la pièce et la géométrie de la matrice détermine le profil résultant. Un fonctionnement réussi nécessite une coordination entre le système pneumatique, le dégagement de l'outillage, le positionnement du matériau et le cycle de la machine.

Séquence de fonctionnement typique

1. Préparez la pièce :Confirmez le type de matériau, l'épaisseur, les dimensions et l'état de la surface.
2. Positionner le matériau :Alignez la feuille, le film ou le composant flexible avec l'emplacement de découpe prévu.
3. Fixez la pièce à usiner :Utilisez des guides, des accessoires ou des dispositifs de positionnement appropriés pour minimiser les mouvements pendant la coupe.
4. Activer le mécanisme pneumatique :Fournir de l'air comprimé dans la plage de fonctionnement spécifiée de l'équipement pour entraîner la course de coupe.
5. Séparez le composant fini :Le poinçon et l'emporte-pièce découpent le matériau selon le profil conçu.
6. Inspectez le résultat :Vérifiez les dimensions, la qualité des bords, la déformation et la cohérence au fil des cycles répétés.
7. Nettoyer et entretenir l'outillage :Retirez les résidus et inspectez les surfaces de coupe avant de poursuivre la production.

Pour la production automatisée, la matrice peut être intégrée à un contrôleur de machine, un mécanisme de positionnement ou un système d'alimentation en matériau. Avant l'intégration, les fabricants doivent vérifier le timing de la course, l'espace d'installation disponible, la compatibilité des commandes et la force de coupe requise.

3. Quels sont les principaux avantages du découpage pneumatique ?

Résultats de coupe constants

Lorsque l'outillage est correctement conçu et entretenu, un système de découpage pneumatique peut produire des formes de composants reproductibles tout au long des cycles de production. Un positionnement précis du matériau, un jeu de coupe approprié et une sortie pneumatique stable sont essentiels pour atteindre ce résultat. La tolérance dimensionnelle réelle doit être établie pour chaque application plutôt que d'après la seule méthode d'entraînement.

Configuration d'équipement compacte

Les mécanismes pneumatiques peuvent constituer une alternative pratique pour les applications qui ne nécessitent pas une unité de puissance hydraulique complexe. Un ensemble compact peut simplifier l'installation dans une zone de production existante, bien que l'encombrement global dépende des accessoires, des protections, des composants de préparation de l'air et des exigences de manutention des matériaux.

Problèmes de fluide hydraulique réduits

Étant donné que l'actionneur utilise de l'air comprimé plutôt que de l'huile hydraulique comme fluide d'entraînement, le système évite les fuites de fluide hydraulique associées aux circuits d'alimentation hydraulique. Cela peut être avantageux dans les environnements de production manipulant des films sensibles, des matériaux adhésifs ou des composants consommables médicaux. Néanmoins, la propreté de l'air comprimé, les exigences en matière de lubrification et les contrôles de contamination doivent être évalués en fonction du processus de production spécifique.

Configurations d'outils flexibles

Différentes formes de produits peuvent nécessiter différents poinçons, ouvertures de matrice ou profils de découpe. Un système d'outillage bien planifié peut rendre les changements de produits plus faciles à gérer, en particulier lorsque les composants de remplacement sont conçus pour être compatibles avec l'assemblage existant.

Potentiel de fonctionnement automatisé

Le découpage pneumatique peut être intégré à un équipement automatisé ou semi-automatique approprié. Les verrouillages, les protections, la surveillance de la pression et d'autres dispositifs de sécurité peuvent aider à contrôler l'accès à la zone de coupe. Ces protections doivent être sélectionnées et validées pour la machine réelle ; l'actionnement pneumatique à lui seul ne garantit pas la sécurité de l'opérateur.

4. Quels matériaux et industries peuvent l’utiliser ?

L'adéquation d'une matrice de découpage pneumatique dépend de l'épaisseur, de la dureté, de l'élasticité, des propriétés de surface et de la résistance à la coupe du matériau. Il est particulièrement utile pour certains matériaux fins et flexibles, à condition que la géométrie de l'outil et la force disponible soient appropriées.

Ces exemples représentent des possibilités d'application et ne garantissent pas qu'une matrice standard puisse traiter tous les matériaux répertoriés. Les composites multicouches, les substrats abrasifs, les pièces épaisses et les métaux durs peuvent nécessiter une structure de coupe différente ou une machine plus puissante. Un échantillon de matériau et un dessin du produit aident à déterminer la faisabilité avant la fabrication de l'outillage.

5. Comment se compare-t-il aux autres méthodes de coupe ?

Le choix entre le découpage pneumatique, le poinçonnage pneumatique et la découpe hydraulique dépend du résultat souhaité : un composant séparé, un trou ou une découpe à travers un profil de matériau. Les acheteurs devraient comparer le processus prévu plutôt que de considérer ces méthodes comme interchangeables.

Il est souvent utile d'évaluer une matrice de découpage pneumatique lorsque la pièce à usiner est adaptée à la découpe pneumatique et que la force requise peut être fournie dans les limites de fonctionnement du système. L'équipement hydraulique peut être plus approprié pour les applications plus lourdes, tandis qu'une matrice de poinçonnage est généralement le meilleur choix lorsque la création d'ouvertures est l'objectif principal.

Pour plus d'informations sur les outils associés, consultez les solutions de matrices de découpage et les options de matrices de découpage et de perçage de Junssen.

6. Comment sélectionner la bonne matrice ?

L'achat d'une matrice basé uniquement sur le prix peut entraîner des retouches inutiles, une mauvaise qualité des bords ou une incompatibilité avec l'équipement existant. Une approche plus fiable consiste à définir les exigences de production avant de demander un devis.

Critères d'évaluation essentiels

• Spécification matérielle:Identifiez le substrat, l'épaisseur, la dureté, l'élasticité et s'il contient plusieurs couches.
• Géométrie de la pièce :Fournir des dessins montrant le profil extérieur, les dimensions, les découpes et les tolérances critiques.
• Force de coupe requise :Confirmez la force nécessaire pour le matériau et la géométrie, puis vérifiez la capacité du cylindre et la pression de fonctionnement.
• Volume de production :Expliquez le résultat attendu, la fréquence des cycles, la durée du quart de travail et le niveau d'automatisation prévu.
• Compatibilité des équipements :Fournissez les dimensions de montage, l’espace disponible, les exigences de contrôle et les détails de la machine hôte.
• Attentes de qualité :Spécifiez les bavures, la déformation des bords, les variations dimensionnelles et les méthodes d'inspection acceptables.
• Accès maintenance :Vérifiez si les composants de coupe peuvent être inspectés, nettoyés, remplacés ou réaffûtés efficacement.

Les informations produit de Junssen indiquent que sa matrice de découpage pneumatique est compacte et légère et peut prendre en charge différentes configurations de production. La conception appropriée doit toujours être confirmée par rapport aux dessins, aux échantillons et aux spécifications de la machine de l'acheteur.

Pour une demande d'outillage personnalisée, préparez un package contenant le dessin du produit, les données sur les matériaux, des exemples d'images, le résultat cible et les exigences d'installation. Ces détails permettent au fournisseur d'évaluer la conception avec plus de précision et d'identifier les contraintes potentielles avant le début de la production.

7. Comment pouvez-vous maintenir les performances de coupe ?

La maintenance de routine permet de préserver la qualité des bords, de réduire les temps d'arrêt imprévus et de prolonger la durée de vie des outils. L'intervalle d'entretien réel doit refléter la fréquence de fonctionnement, les caractéristiques du substrat et les instructions du fabricant.

Pratiques d'entretien recommandées

1. Inspecter les arêtes de coupe :Recherchez les éclats, l’usure, la déformation ou la matité qui pourraient affecter le profil fini.
2. Vérifiez le jeu de la matrice :Confirmez que le poinçon et la matrice restent correctement adaptés au matériau à traiter.
3. Résidu de matériau propre :Retirez les restes, les dépôts d'adhésif, la poussière et autres accumulations qui pourraient gêner le mouvement de l'outil.
4. Examiner l'alimentation pneumatique :Vérifiez la stabilité de la pression, la qualité de l’air, les tubes et les connexions pour déceler des fuites ou des dommages.
5. Lubrifiez comme spécifié :Entretenir les manchons de guidage et les composants mobiles conformément aux instructions du fabricant de l'équipement.
6. Vérifiez les fixations et l'alignement :Inspectez les points de montage, les guides et les fixations, en particulier après un changement d'outillage.
7. Enregistrer les résultats de la maintenance :Suivez les défauts de coupe, les remplacements de composants et les intervalles d’entretien pour identifier les problèmes récurrents.

Une pression d’air excessive ne doit pas être utilisée pour compenser un tranchant émoussé ou une matrice mal conçue. Un fonctionnement au-delà des limites spécifiées peut accélérer l’usure et endommager les composants internes. Avant la maintenance, isolez la source d'énergie pneumatique, relâchez la pression stockée et suivez les procédures de verrouillage et de sécurité applicables.

Si des bavures ou des coupes incomplètes apparaissent, vérifiez d'abord le positionnement du matériau, l'état de coupe, le jeu et la stabilité pneumatique. Les ajustements doivent être basés sur l'inspection et les recommandations du fabricant de l'outillage plutôt que sur des essais et des erreurs uniquement.

8. Questions fréquemment posées

Q1 : Quel est l’objectif principal d’une matrice de découpage pneumatique ?

Une matrice de découpage pneumatique utilise de l'air comprimé pour entraîner un mécanisme de découpe qui sépare un composant d'une feuille, d'un film ou d'un autre substrat approprié plus grand. Il est utilisé lorsque les fabricants ont besoin de formes reproductibles et de dimensions de pièces cohérentes.

Q2 : Quels matériaux une matrice de découpage pneumatique peut-elle traiter ?

En fonction de la conception de la matrice et de la force de coupe disponible, les matériaux appropriés peuvent inclure des films plastiques, du papier, du tissu non tissé, des stratifiés adhésifs, de la mousse, du caoutchouc, du silicone et des matériaux isolants sélectionnés. La compatibilité doit être vérifiée pour l’épaisseur spécifique du matériau et la géométrie de la pièce.

Q3 : Quelle est la différence entre le masquage et le poinçonnage ?

Le découpage produit généralement une pièce séparée qui devient le composant fini requis. Le poinçonnage crée généralement un trou ou une ouverture, la balle retirée étant traitée comme un déchet. Le processus correct dépend de la conception du produit.

Q4 : Junssen peut-il personnaliser une matrice de découpage pneumatique ?

Junssen propose des solutions d'outils de coupe pour différentes exigences de production. Les acheteurs peuvent soumettre des dessins, des échantillons, des spécifications de matériaux et des détails d'équipement pour une évaluation technique. La configuration finale dépend de l'application et des exigences de conception confirmées.

Q5 : Quels facteurs affectent la durée de vie d’une matrice de découpage ?

La dureté et l'abrasivité du matériau, le jeu de coupe, l'état des bords, l'alignement, la pression de fonctionnement, la fréquence de production et les pratiques de maintenance influencent tous la durée de vie. Une inspection régulière et un entretien rapide contribuent à réduire l’usure prématurée.

Q6 : Comment les fabricants peuvent-ils réduire les bavures et améliorer la qualité de coupe ?

Utilisez un dégagement poinçon-matrice approprié, maintenez des arêtes de coupe tranchantes, sécurisez la pièce et maintenez l'alimentation pneumatique stable. Les propriétés des matériaux et la géométrie de l'outil doivent être évaluées ensemble lorsque des défauts de coupe récurrents surviennent.

Q7 : Quelles informations dois-je fournir lors d’une demande de devis ?

Fournissez le dessin du produit, le type et l'épaisseur du substrat, les dimensions et tolérances cibles, le volume de production attendu, les spécifications de la machine hôte et toute exigence particulière en matière de sécurité ou d'automatisation. Les échantillons peuvent également aider à clarifier le comportement des matériaux.

9. Conclusion

Une matrice de découpage pneumatique bien conçue peut aider les fabricants à produire des composants de forme cohérente tout en prenant en charge des dispositions d'outillage flexibles et des flux de production efficaces. Son adéquation dépend du matériau, de la géométrie de coupe, de la force requise, de la compatibilité de la machine et du rendement attendu. Des spécifications minutieuses et un entretien de routine sont essentiels pour un fonctionnement fiable.

Que vous développiez des consommables médicaux, des composants d'emballage flexibles, des produits adhésifs ou des pièces industrielles de précision, Junssen peut vous aider à évaluer vos besoins en matière d'outillage et à explorer une configuration appropriée. Visitez la page produit de la matrice de découpage pneumatique pour en savoir plus, passer en revue les solutions d'automatisation et d'outillage pertinentes, etContactez-nousavec vos dessins, les détails des matériaux et vos objectifs de production pour discuter d'une solution personnalisée pour votre application.
