Tendances en matière d'automatisation dans la fabrication d'électrodes ECG : du revêtement hydrogel à la découpe de précision

Alors que la demande de produits de surveillance jetables et fiables continue de façonner la fabrication de consommables médicaux, les producteurs d'électrodes ECG examinent de plus près la façon dont les différentes étapes de production fonctionnent ensemble. Les fabricants ont de plus en plus besoin d'un processus qui traite les matériaux sensibles de manière cohérente, limite les déchets évitables et fournit des points de contrôle clairs depuis les rouleaux entrants jusqu'aux électrodes finies.

Pour de nombreuses usines, l’opportunité la plus importante réside dans la connexion du revêtement hydrogel, du laminage, du placement des composants et de la découpe de précision dans un flux de travail coordonné. Lorsque ces étapes sont planifiées comme un seul processus plutôt que comme des îlots séparés, les équipes de production peuvent mieux gérer le mouvement des matériaux, réduire les manipulations répétées et identifier plus rapidement la source des variations de qualité.

Pourquoi l'intégration des processus retient l'attention

Une électrode ECG jetable peut paraître simple lorsqu’elle est considérée comme un article fini, mais sa structure peut impliquer plusieurs couches fonctionnelles. Selon la conception, ceux-ci peuvent inclure un matériau de support, un hydrogel conducteur, des éléments adhésifs, un connecteur à pression ou à languette, une doublure antiadhésive et parfois un fil conducteur. Chaque couche a ses propres caractéristiques de manipulation. Une différence de tension, d’alignement, de revêtement ou de liaison à une étape peut affecter l’opération suivante.

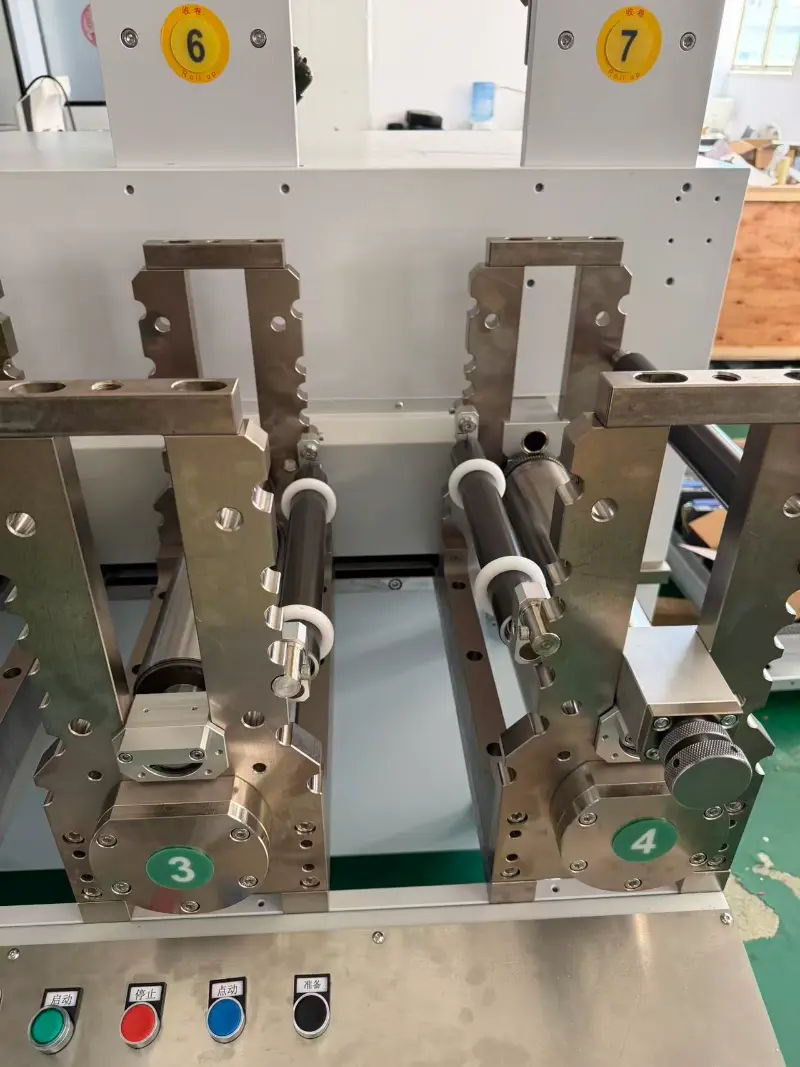

C'est l'une des raisons pour lesquelles les fabricants revoient la séquence complète de production avant d'investir dans de nouveaux équipements. UnMachine de production d'électrodes ECG doit être évalué non seulement par sa production nominale, mais également par la manière dont il alimente les matériaux, maintient l'enregistrement, gère les déchets et permet aux opérateurs de surveiller les conditions du processus.

Revêtement hydrogel : le contrôle commence avant l'étape de découpe

Pour les lignes qui appliquent de l’hydrogel conducteur en interne, le revêtement est une étape critique. Les performances du revêtement peuvent être influencées par la formulation, la viscosité, l’état du substrat, la vitesse de ligne, la température et la méthode de durcissement. Si le revêtement est inégal ou si le matériau n'a pas atteint l'état requis avant le traitement en aval, les étapes ultérieures peuvent révéler des problèmes tels que des bords incohérents, un transfert sur des doublures ou des variations entre les pièces finies.

L'automatisation peut aider en coordonnant la vitesse de la bande avec l'unité de couchage et la section de durcissement, tout en facilitant l'enregistrement et la répétition des paramètres clés. Toutefois, l’automatisation ne remplace pas le développement de processus. Les fabricants doivent toujours établir des spécifications de matériaux appropriées, vérifier les conditions de durcissement et tester l'électrode finie par rapport à ses exigences de performances prévues.

Certains producteurs utilisent des rouleaux pré-gélifiés au lieu d'enduire l'hydrogel sur la ligne. Le bon choix dépend de la demande attendue, de l’expertise technique disponible, de l’approvisionnement en matières premières, de la conception du produit et du coût d’exploitation de chaque itinéraire. Une comparaison d'investissement judicieuse doit prendre en compte l'ensemble du processus, et pas seulement le prix d'achat d'une unité de revêtement.

Laminage et enregistrement connectent le flux de travail

Après l'enduction ou lors du traitement de matériaux prégélifiés, les couches doivent être rapprochées dans la bonne position. Dans un processus manuel ou peu connecté, les opérateurs peuvent avoir besoin de transférer des rouleaux entre les stations, de réaligner les matériaux ou de vérifier à plusieurs reprises les marques de référence. Ces touches supplémentaires peuvent introduire de la variation et ralentir la ligne, surtout lorsqu'un produit comporte plusieurs couches ou une petite zone active.

Un guidage intégré du matériau et une tension contrôlée peuvent aider à maintenir la stabilité de la bande lors de son déplacement dans les stations de laminage et de placement des composants. Les capteurs, les marques de repérage et les guides réglables peuvent permettre un positionnement plus cohérent, mais leur efficacité dépend du matériau et de la géométrie du produit. Les non-tissés minces, les films, les tissus conducteurs et les toiles enduites de gel ne réagissent pas toujours de la même manière aux changements de tension ou de vitesse.

Pour cette raison, les fabricants doivent valider l'automatisation à l'aide de matériaux de production représentatifs, et pas seulement de séries vides ou de rouleaux de démonstration. De tels essais aident également les ingénieurs à définir des limites réalistes en matière de vitesse, de tolérance d'alignement et de temps d'arrêt acceptables.

La découpe de précision est une question de répétabilité, pas seulement de vitesse

La découpe donne à l'électrode son contour final et aide à définir la manière dont les couches de matériau s'alignent autour de la zone active. Qu'il s'agisse de coupes rotatives ou autres, la conception de l'outil, l'épaisseur du matériau, les propriétés du revêtement, la précision de l'enregistrement et l'élimination des déchets influencent tous le résultat.

Une coupe mal contrôlée peut laisser des coupes incomplètes, des doublures endommagées, des bords irréguliers ou des déchets qui ne se détachent pas proprement. Ces problèmes peuvent provoquer des interruptions plus loin sur la ligne et augmenter la consommation de matériaux. Une machine de production d'électrodes ECG bien configurée doit donc être évaluée en gardant à l'esprit la structure réelle du produit et la disposition de découpe. Le nombre de cavités, l'espacement entre les pièces, la largeur de la bande et la direction dans laquelle les déchets sont éliminés peuvent tous affecter la production utilisable.

Le meilleur réglage n’est pas toujours la vitesse mécanique la plus élevée. Une ligne fonctionnant légèrement plus lentement mais avec un enregistrement fiable et un enlèvement des déchets propres peut fournir des produits plus acceptables par quart de travail qu'une ligne plus rapide qui nécessite des arrêts et des ajustements fréquents. Les fabricants doivent comparer la production de bonnes pièces, le temps de changement, le taux de rebut et les arrêts imprévus avec le chiffre de vitesse global.

Les points de contrôle qualité doivent suivre les risques du produit

L'automatisation peut rendre les conditions de processus plus reproductibles, mais elle ne permet pas d'établir qu'une électrode finie est sûre ou efficace en soi. La planification de la qualité doit refléter l’utilisation prévue du produit, les matériaux, la conception électrique, les conditions de contact avec la peau et la durée de conservation déclarée. En fonction du produit, les fabricants peuvent avoir besoin d'évaluer des propriétés telles que les performances électriques, l'adhérence, la compatibilité des matériaux, la cohérence dimensionnelle et la stabilité dans le temps.

Les contrôles en ligne peuvent aider à identifier les défauts visibles, les composants manquants, les erreurs de position ou les écarts par rapport aux limites de processus définies avant qu'une grande quantité de matériaux ne soit traitée. L'échantillonnage et les tests sur les produits finis restent importants car toutes les caractéristiques de performance ne peuvent pas être confirmées par une caméra ou un capteur sur la ligne de production. Les enregistrements qualité doivent également relier les lots de matériaux, les paramètres de la machine, les résultats d'inspection et les actions correctives afin qu'un problème puisse être étudié plutôt que simplement détecté.

Une machine de production d'électrodes performante doit rendre les paramètres critiques accessibles aux opérateurs formés et prendre en charge une approche documentée des changements et de la gestion des défauts. L'équipement lui-même n'est qu'une partie du système qualité ; les spécifications des produits, les procédures validées, les contrôles des fournisseurs, la formation des opérateurs et les tests finaux restent essentiels.

Planifier un projet d'automatisation autour du produit réel

Avant de sélectionner une ligne, les fabricants doivent définir les modèles d'électrodes à produire, le rendement attendu, les largeurs de rouleaux, la construction des couches, le type de connecteur et le temps de changement acceptable. Par exemple, les exigences en matière de placement des connecteurs, de fixation des fils conducteurs, d'inspection et d'emballage peuvent varier considérablement d'une famille de produits à l'autre.

Une évaluation pratique d'une machine doit inclure des échantillons représentatifs, des spécifications de matériaux, un flux de processus proposé et des critères d'acceptation clairs pour la production d'essai. Les acheteurs doivent se demander comment les paramètres des recettes sont stockés, comment une nouvelle taille est introduite, quelles pièces d'usure nécessitent un remplacement régulier et quelle assistance est disponible pour l'installation et la formation des opérateurs.

Pour les fabricants qui envisagent d'étendre ou de moderniser une ligne, unMachine de production d'électrodes ECG doit être configuré autour du produit requis et vérifié avec ses matériaux réels.

Regarder vers l'avenir

Il est peu probable que la prochaine étape de la fabrication des électrodes ECG soit définie par la seule automatisation. Sa valeur viendra de la manière dont les enregistrements de revêtement, de manutention, de laminage, de découpe, d'inspection et de production fonctionnent ensemble. Les usines qui combinent une validation réaliste des processus avec des équipements bien intégrés peuvent prendre des décisions plus éclairées concernant la production, l'utilisation des matériaux et l'amélioration de la qualité.

À mesure que les exigences de production deviennent plus variées, la stratégie d'automatisation la plus utile consiste à commencer par le produit, à cartographier le processus, à identifier les sources de variation, puis à choisir l'équipement qui répond à ces besoins. Grâce à cette approche, les fabricants peuvent rechercher une plus grande cohérence sans supposer qu’une vitesse plus élevée signifie automatiquement de meilleures performances de production.
