Pourquoi les électrodes ECG perdent-elles leur adhérence ?

Les électrodes ECG doivent rester en contact avec la peau pendant toute la période de surveillance prévue. Lorsqu'une électrode commence à se soulever ou à se détacher, le signal électrique peut être affecté et l'électrode peut devoir être repositionnée ou remplacée.

La perte d’adhérence ne provient généralement pas d’un seul facteur. La structure de l’électrode, l’adhésif ou l’hydrogel, l’état de la peau, le mouvement, le processus de fabrication et les conditions de stockage peuvent tous avoir un effet. Il est souvent plus utile d’examiner ces facteurs ensemble que de simplement changer le matériau adhésif.

Qu’est-ce qui peut faire soulever une électrode ECG ?

Une électrode ECG jetable peut contenir un élément conducteur, un adhésif ou un hydrogel, un matériau de support et une doublure protectrice. Chaque pièce a une fonction différente, mais leurs performances sont étroitement liées. Un support flexible, par exemple, peut aider l'électrode à suivre les mouvements normaux de la peau, tandis que l'adhésif doit maintenir un contact suffisant avec la peau.

L’état de la peau est une autre variable courante. Les huiles naturelles, l'humidité, les cellules mortes de la peau, les lotions, la crème solaire et d'autres résidus peuvent interférer avec le contact entre la surface adhésive et la peau. La sueur peut avoir un effet similaire, en particulier lors d'une surveillance prolongée, d'une activité physique ou d'une utilisation dans un environnement chaud.

Le mouvement peut progressivement augmenter la contrainte autour du bord de l’électrode. La respiration, les changements de posture, l'activité musculaire et les mouvements répétés peuvent provoquer un soulèvement du bord. Une fois qu’une partie de l’électrode s’est séparée de la peau, un mouvement continu peut rendre plus probable un détachement ultérieur.

L’adhésif lui-même ne doit donc pas être considéré séparément du reste de l’électrode. Le support, le composant conducteur, la couche adhésive et le revêtement doivent fonctionner ensemble comme une structure complète.

Comment la fabrication peut-elle affecter l’adhérence ?

La sélection des matériaux n'est qu'une partie du processus. Les variations pendant le revêtement, l'alimentation, le positionnement, le laminage, le collage et la découpe peuvent également affecter l'électrode finie.

Une application inégale de l'adhésif peut entraîner des différences dans les performances de contact sur la surface de l'électrode. Une alimentation ou un positionnement imprécis peut modifier la relation entre l'élément conducteur et les autres couches. La pression de stratification, l'alignement et d'autres conditions de processus peuvent influencer la façon dont les matériaux sont liés ensemble.

Le découpage doit également être envisagé, en particulier pour les électrodes de forme petite ou irrégulière. Des variations dimensionnelles ou une mauvaise qualité des bords peuvent affecter la structure finie. Lorsque ces opérations sont répétées à volume élevé, même des variations de processus relativement faibles peuvent s'accumuler au sein d'un lot de production.

C’est pourquoi l’adhésion ne doit pas être vérifiée uniquement en fin de production. Les matériaux entrants, les paramètres clés du processus et les produits finis fournissent tous des points utiles pour identifier les variations.

Quelle est la place des équipements de production ?

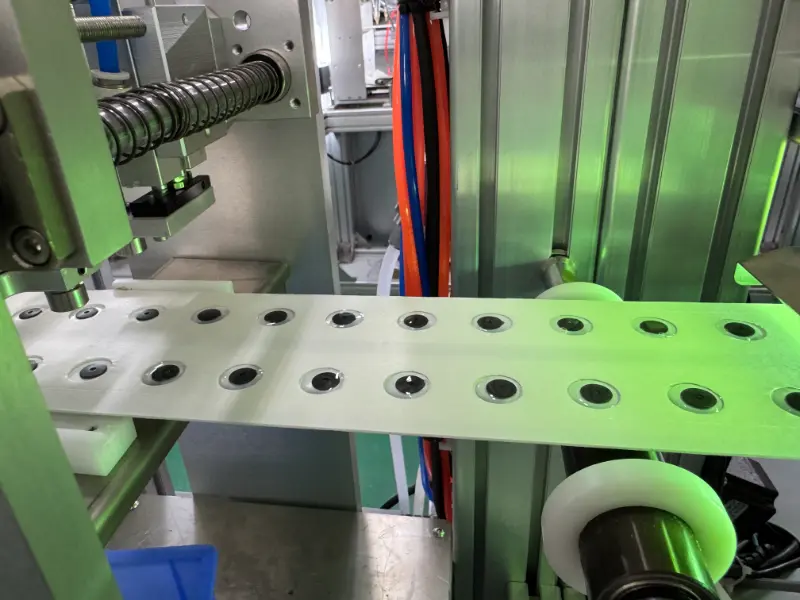

L'équipement de production ne peut pas éliminer toutes les causes de perte d'adhérence, mais il peut aider à maintenir les étapes de fabrication importantes dans des conditions de processus définies. Selon la conception de l'électrode, unMachine de production d'électrodes ECGpeut être configuré pour l'alimentation en matériaux, le positionnement, le revêtement, le laminage, la découpe de précision et la collecte de produits.

La configuration appropriée dépend du produit réel plutôt que simplement de la vitesse de production requise. L'épaisseur du matériau, la taille et la forme de l'électrode, le système adhésif, la structure des couches, la capacité de production, le niveau d'automatisation et les exigences de changement doivent tous être pris en compte lors de la sélection de l'équipement.

Pour les produits ayant plusieurs spécifications, l’ajustement et le changement peuvent également affecter l’efficacité et la cohérence de la production. Une machine configurée autour de la séquence de processus réelle est généralement plus pratique que l'ajout d'une automatisation sans tenir compte de la façon dont l'électrode est construite.

Que faut-il vérifier lorsque des problèmes d’adhérence persistent ?

Si des problèmes d’adhérence apparaissent de manière répétée, le changement d’adhésif n’est pas forcément la première étape. Un examen du produit complet et du processus de production peut aider à identifier la source de la variation.

Cette approche permet de distinguer un problème matériel d’un problème de production ou d’application. Cela peut également réduire les modifications inutiles apportées au produit lorsque la cause réelle est liée au revêtement, au laminage, à la manipulation, au stockage ou aux conditions d'utilisation.

Le stockage et l’emballage ne doivent pas être négligés

Les performances de l'adhésif et de l'hydrogel peuvent changer si l'électrode est exposée à des conditions de stockage inappropriées. La température, l'humidité, la lumière du soleil et un emballage endommagé peuvent affecter l'état de l'adhésif avant utilisation.

L'emballage doit donc protéger l'électrode pendant le transport et le stockage, en particulier lorsque les produits sont conservés pendant une période prolongée avant utilisation. Les conditions depuis la production jusqu'au transport, au stockage et à l'application finale doivent être prises en compte lors de l'évaluation des performances d'adhésion.

Conclusion

Une électrode ECG peut perdre son adhérence en raison des propriétés du matériau, de l'état de la peau, de l'humidité, du mouvement, des variations de fabrication ou des conditions de stockage. Dans de nombreux cas, plusieurs facteurs contribuent simultanément.

Pour les fabricants, un moyen plus utile d’étudier le problème consiste à examiner la structure de l’électrode ainsi que le processus de production. La sélection des matériaux, le revêtement, le laminage, la découpe, l'inspection, l'emballage et le stockage peuvent tous affecter l'état de l'électrode finie.

Lorsque les problèmes d’adhérence persistent, vérifier l’ensemble du processus est généralement plus instructif que de se concentrer sur un seul matériau ou une seule étape de production.
